DHT11 Temperatur und Luftfeuchtigkeitssensor

In diesem Post geht es darum, wie man den DHT11 Temperatur und Luftfeuchtigkeitssensor mit dem Arduino verbindet und ausließt. Dadurch erhält man die genaue aktuelle Temperatur und Luftfeuchtigkeit.

Dieser Post ist Teil der Artikelserie über das Ultimate Arduino Sensor Kit mit 37 Sensoren. Das Kit, inklusiv DHT11, gibt es hier auf Amazon. Den Temperatur und Luftfeuchtigkeitssensor einzeln findet ihr hier auf Amazon.

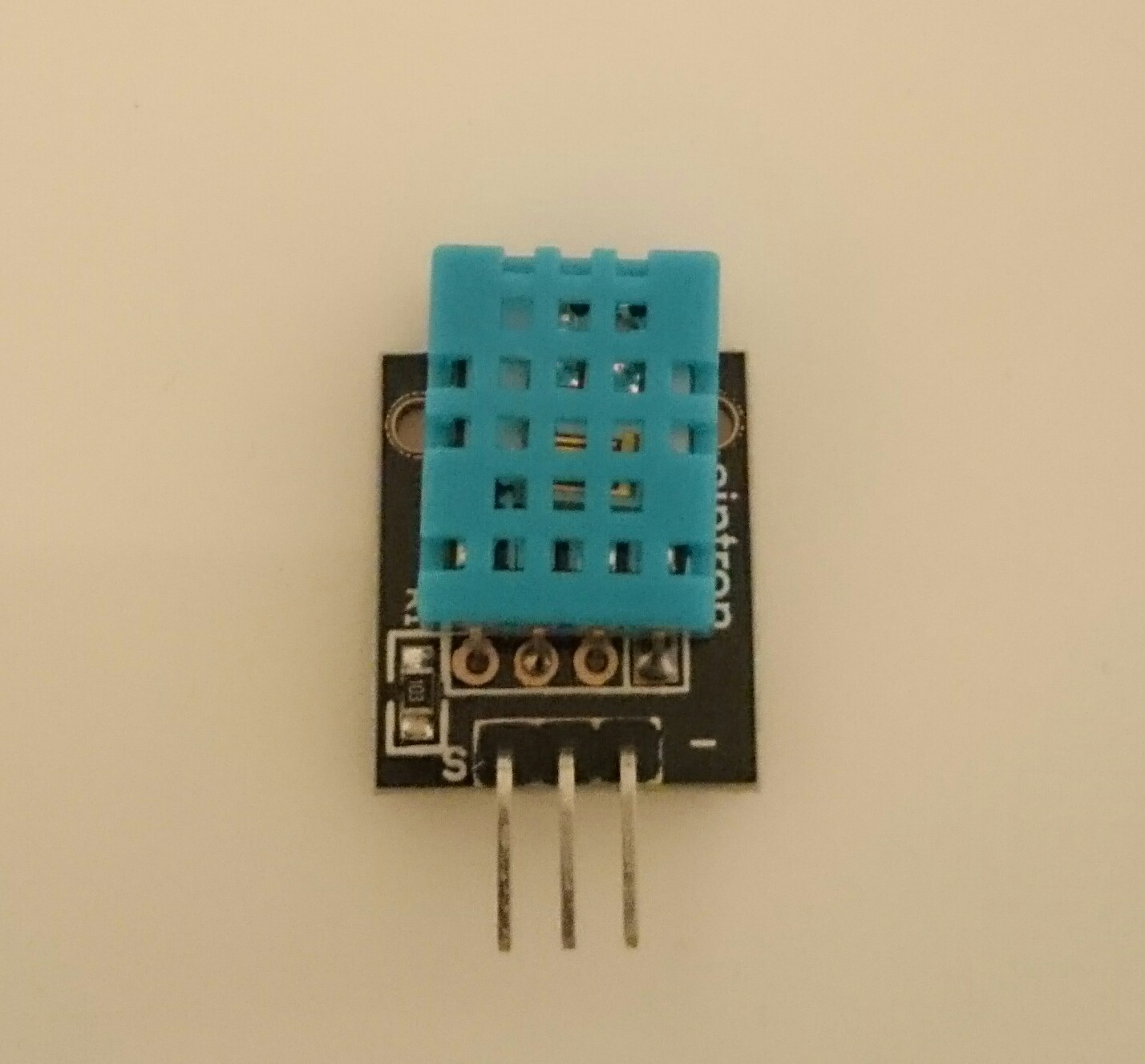

Die Verbindung des Sensors mit dem Arduino gestaltet sich denkbar einfach. Abgesehen vom Ground (rechter Pin) und  +5V (mittlerer Pin), muss man nur den linken Pin als Datenleitung mit dem Arduino verbinden. Im unteren Beispielsketch wird Pin 2 verwendet, man kann jedoch auch einen beliebigen Anderen verwenden.

Um den DHT11 auszulesen, gibt es die dht11 Bibliothek. Diese muss man sich jedoch erst "zusammen basteln". Dazu muss man im libraries Unterordner eures Arduino Ordners der Arduino IDE, einen Ordner namens "dht11" erstellen. In diesem Ordner müsst ihr nun über den Windows Editor zwei Dateien erstellen: dht11.h und dht11.cpp . Den Quellcode für beide Dateien findet ihr hier.

Ihr müsst unbedingt darauf achten, dass die Datein auch wirklich die passende Dateiendung und nicht .txt haben. Dann erscheint nach einem Neustart eurerer Arduino IDE auch die neue dht11 Bibliothek.

Zu dieser gibt es auch schon einen Beispielsketch, mithilfe dessen ihr einen DHT11 Sensor, angeschlossen an Pin 2 des Arduino, auslesen könnt.

Um einen anderen Pin zu verwenden, müsst ihr einfach nur die Zeile #define DHT11PIN ändern. Jetzt bekommt ihr nach dem Upload des Sketches die aktuelle Temperatur und Luftfeuchtigkeit in der seriellen Konsole (Baudrate 115200) angezeigt.


Um das Auslesen zu vereinfachen, damit euer eigentlicher Sketch nicht zu groß wird, könnt ihr einfach die Umrechenfunktionen von Grad Celsius in Grad Fahrenheit und Kelvin löschen. Auch die Berechnung des Taupunkts, also ab welcher Temperatur sich mit der gemessenen Luftfeuchtigkeit Tau bilden würde, ist oft uninteressant. Dadurch wird der Sketch wesentlich kleiner.
